技术参数

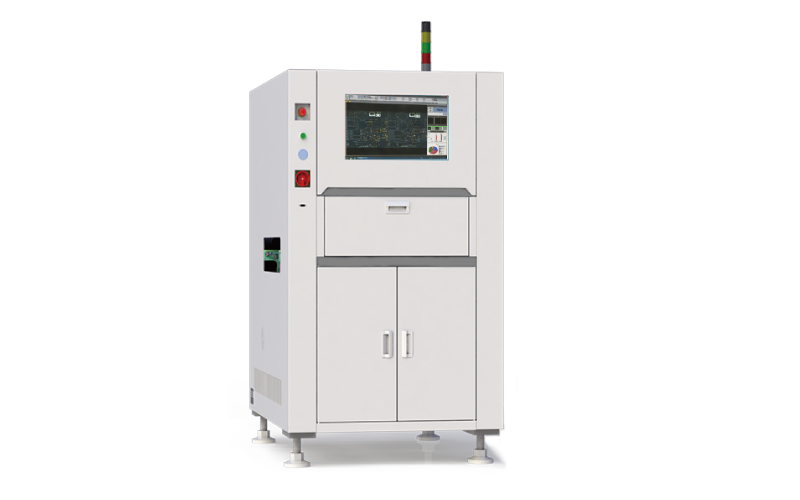

型号	项目	TU860		TU860L		TU860UL

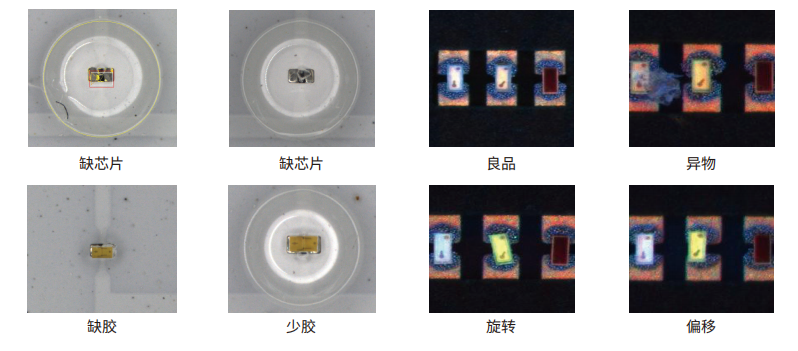

功能	检测项目	芯片：漏固、多固、固错、固偏、旋转、固反、极性错、异物等 锡膏：多锡、少锡、无锡、虚焊等   LENS 胶：多胶、少胶、气泡、褶皱、尺寸、异物等
性能	相机	2000 万 /2500 万高清彩色相机
	光源	专用定制光源
	扫描方式	Stop&Go( 走停式 )
	检测速度	4 FOV/sec
	光学解析度	3-6μm
	最小零件	50μmx50μm
平台	运动机构	精密丝杆标配光栅尺
	解析精度	1μm
	移动速度	800mm/sec
输送系统	最小可测尺寸	50mm×50mm
	最大可测尺寸	510mm×460mm			660mm×610mm	1200mm×600mm
	电路板可测厚度	0.3mm~6mm
	导轨高度	900±40mm
	最大板重限制	5kg（选配10kg）
	宽度调整	自动调宽、手动调宽
	输送 / 固定	皮带输送、气压夹板固定、真空吸盘
	输送方向	从左到右、从右到左、从左到左、从右到右
	轨道高度	900 ± 40mm
	通讯接口	标准 SMEMA
	零件高度限制	上端：40mm；底端：55mm；侧边：3mm~5mm（有真空吸盘时底部需无零件）
外观及重量	外形尺寸 ( 宽×深×高 )	1000mm ×1145mm ×1600mm （三色灯340mm）			1150mm ×1300mm ×1600mm （三色灯340mm）	2000mm ×1350mm ×1600mm （三色灯340mm）
	系统重量	500kg			600kg	850kg
电气规格	电源	220V 单相， 50~60Hz，2.5kVA			220V 单相， 50~60Hz，2.5kVA	220V 单相， 50~60Hz，3kVA
	气压	5Kg/cm²
环境	温度	10~40℃
	湿度	10~85% RH 无凝霜
软件	操作系统	Windows 10 64bit
	主机配置	Ultra 7 代 /64G/2T SSD/24 寸显示器
选配功能	外置条码枪（1D&2D）、UPS 不间断电源、离线编程、一带多远程复判、远程调试、真空吸盘、 AI 编程、AI 复判
