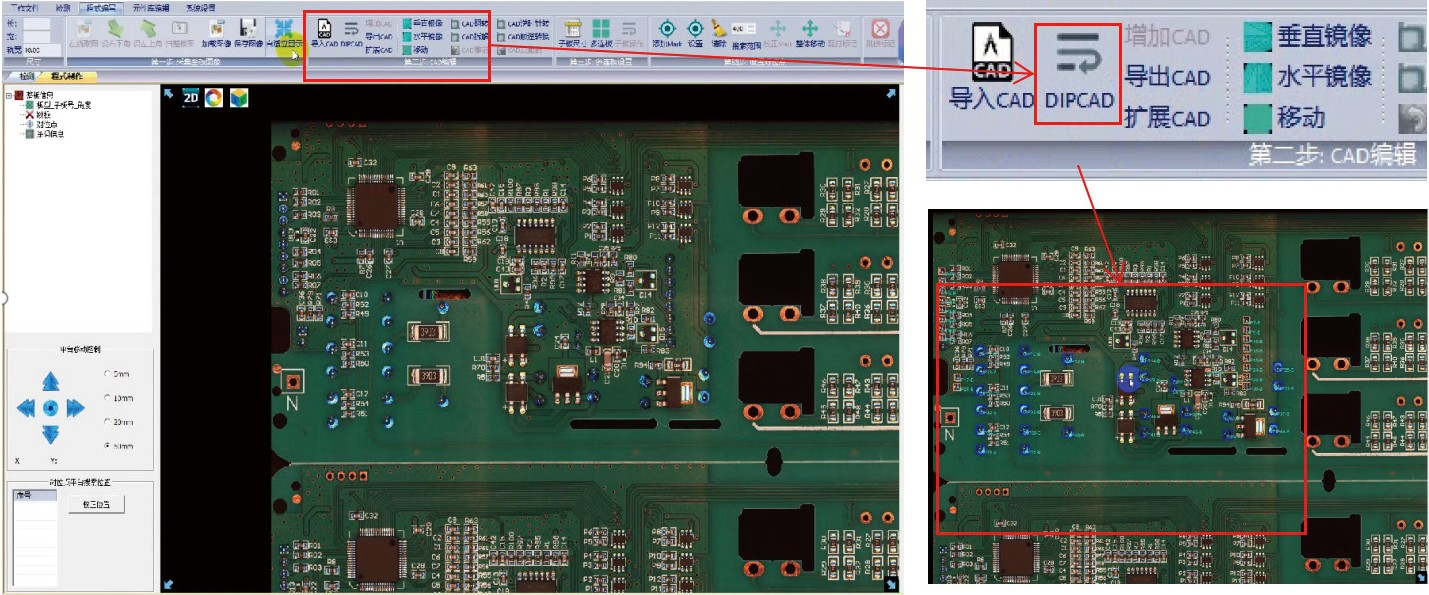

AI 一步添加 DIP 焊点位号

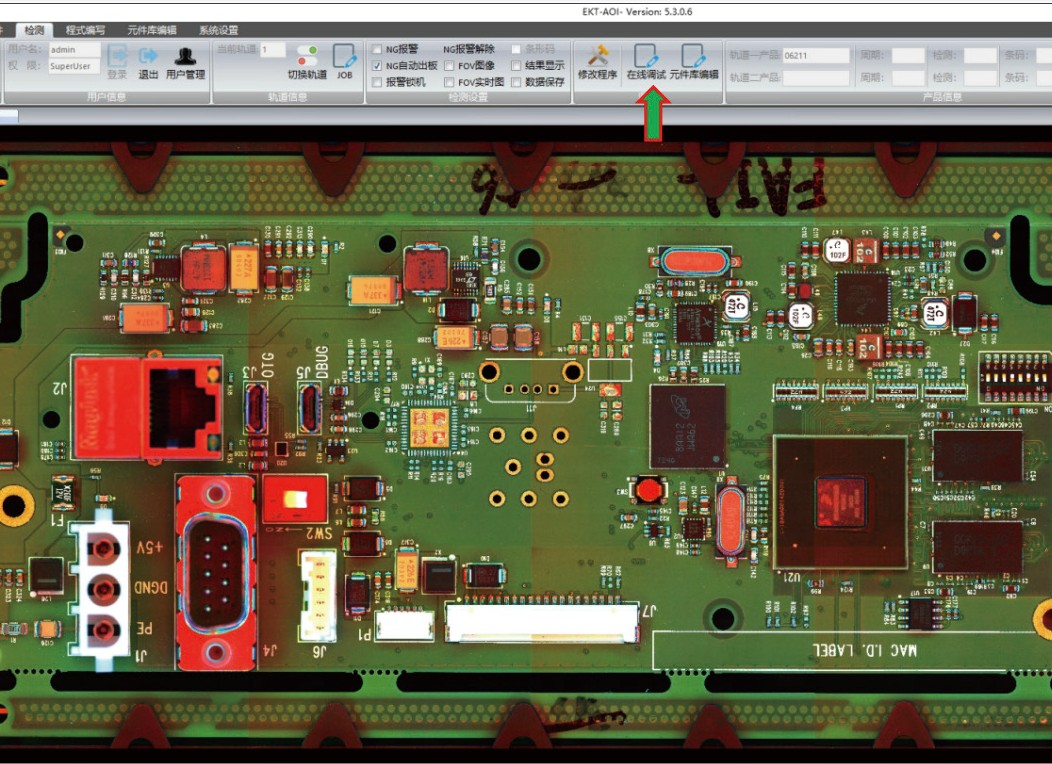

在线不停机调试 - 全系标配

技术参数

型号	项目	TU820TB 上下检		TU820B 下检		TU820BL 下检
功能	检测项目	元件：缺件、错件、极反、反贴、偏移、旋转、多件、多插、破损等 焊锡：少锡、多锡、空焊、虚焊、锡洞、连锡、脚未出、未剪脚等
性能	相机	1200 万像素高清彩色相机
	光源	RGBW-LED 环形光源 / W-LED 环形光			RGBW-LED 环形光源
	扫描方式	Stop&Go( 走停式 )
	检测速度	4 FOV/sec
	光学解析度	10μm 、 15μm
	最小零件	15μm:0201 Chip 0.4 Pitch IC 10μm:01005 Chip 0.3 Pitch IC
平台	运动机构	丝杠导轨
	解析精度	2μm
	移动速度	800mm/sec
输送系统	最小可测尺寸	50mm×50mm
	最大可测尺寸	510mm×460mm			660mm×610mm
	产品厚度	0.5mm~6mm		0.5mm~10mm		0.5mm~10mm
	轨道高度	750±30mm、或 900±30mm
	最大板重	5kg、可定制大于5kg
	宽度调整	自动调宽、手动调宽
	输送 / 固定	皮带 / 链条 / 滚轮输送，气压夹板固定
	输送方向	从左到右、从右到左、从左到左、从右到右
	通讯接口	标准 SMEMA
	通过高度	净空： 上 40~80mm 下 40~50mm		净空：上 195mm 下 40~50mm		净空：上 195mm 下 40-50mm
外观及重量	外形尺寸（10um) ( 宽×深×高 )	1000mm ×1235mm ×1600mm (三色灯340mm)			1000mm ×1235mm ×1600mm (三色灯340mm)	1200mm ×1400mm ×1600mm (三色灯340mm)
	系统重量	600kg			500kg	70kg
电气规格	电源	220V 单相， 50~60Hz，3.3kVA			220V 单相， 50~60Hz，2kVA	220V 单相， 50~60Hz，2kVA
	气压	5Kg/cm²
环境	温度	10~40℃
	湿度	10~85% RH 无凝霜
软件	操作系统	Windows 10 64bit
	主机配置	Ultra 7/32G/2T SSD/6G 显卡
选配功能	外置条码枪（1D&2D）、UPS 不间断电源、离线编程、一带多远程复判、远程调试
