- 产品特色
-
高分辨率，最高可达5120*5120，有效监测密集元件。
多角度主动成像，无遮挡和死角。
基于PC端多3D融合后输出高精度3D点云，集显即可完成高速运算，资源耗费小。
最高342帧/s超高速采集，实现AOI 6.9fps、SPI 13.8fps。
搭配外部光源同步实现2D+3D—站式融合测量和检测外接RGB光源获取无拜尔矩阵、3CCD成像效果的真彩3D点云。
结合独创的超景深融合算法，多重曝光等反光抑制算法，提升高反器件的点云重建质量。
产品型号 | 视场范围 （mm） | XY分辨率 （μm） | 工作距离（mm） | Z轴重复精度(1) （μm） | 测量范围 （可调）（mm） | 扫描帧率（fps） | 2D图像颜色 | 2D图像分辨率 | 重建耗时 （ms） | 光机数量 |
DHGX-3D50 | 50*50 | 9.7 | 178 | 1.5 | 6 | 6.2 | 黑白 （结合RGB光源实现真彩图） | 25M 5120*5120 | 140 14代工控机-集显 | 2 |
DHGX-3D80 | 76*76 | 15 | 263 | 1.8 | 6 | 6.2 | ||||
DHGX-3D15 | 17.7*12.9 | 4.3 | 73 | 1 | 2 | 7.4 | 12M 4128*3008 | 80 14代工控机-集显 | 2 | |
DHGX-3D15-A | 3.7 | 4 | ||||||||
DHGX-3D30 | 32.7*23.8 | 7.9 | 128 | 1.2 | 4 | 7.4 | 2 | |||
DHGX-3D30-A | 3.7 | 4 | ||||||||

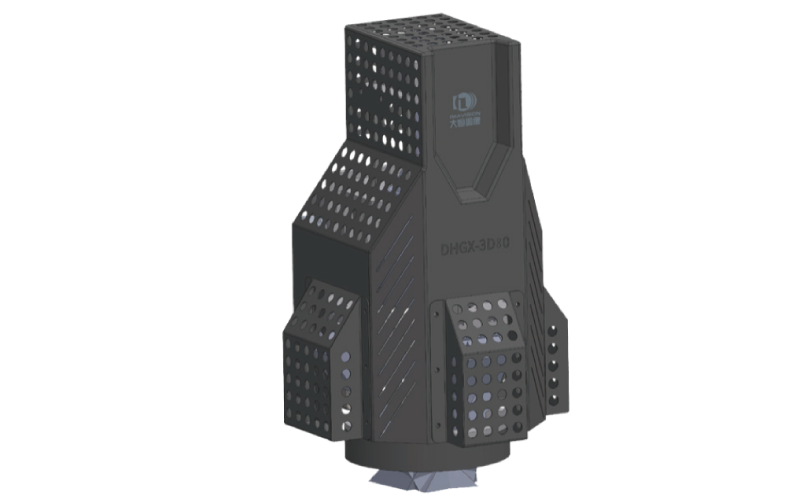

DHGX-3D40 | 43.7*31.8 | 10.6 | 158 | 1.5 | 5 | 7.4 | 2 | |||
DHGX-3D40-A | 3.7 | 4 | ||||||||
DHGX-3D60 | 61.5*44.8 | 14.9 | 208 | 1.8 | 6 | 7.4 | 2 | |||
DHGX-3D60-A | 3.7 | 4 |
(1) Z轴重复精度：高度标准块在视野不同位置测试的极差波动。
超景深融合3D模组 | ||||||
产品型号 | 视场范围（mm） | XY分辨率（μm） | 工作距离（mm） | 测量范围 （可调）（mm） | 2D图像分辨率 | 重建耗时（ms） |
DHGX-SEMI03 | 3.6*3.2 | 0.685 | 10 | 5 | 24M 5328*4608 | 500ms 14代工控机-集显（按30张图像计算） |
DHGX-SEMI05 | 4.8*4.1 | 0.9 | 10 | 5 | ||
DHGX-SEMI07 | 7.3*6.3 | 1.37 | 10 | 10 | ||
DHGX-SEMI16 | 16*13.8 | 3 | 20 | 15 | ||
DHGX-SEMI26 | 26.6*23 | 5 | 50 | 20 | ||
DHGX-SEMI11 | 11.5*9.2 | 2.25 | 30 | 30 | 21M 5120*4096 | |
DHGX-SEMI15 | 15*12 | 3 | ||||
DHGX-SEMI23 | 23*18.4 | 4.5 | ||||
DHGX-SEMI28 | 28*23 | 5.5 | ||||
