技术参数

机型	项目	TU568		TU568DL	TU568L	TU568UL	TU568XL
功能	检测项目	高度、面积、体积、偏移、连锡、形状、异物等
	不良类型	锡膏：漏印、多锡、少锡、连锡、拉尖、形状不良、偏移、异物 胶水：溢胶、少胶、无胶
性能	相机	1200 万像素高速相机（CXP 相机 )
	光源	单 / 双向可编程数字光栅 + RGB-LED 光源
	扫描方式	Stop&Go( 走停式 )
	检测速度	1.8-2.5Fov/sec
	高速分辨率	0.37μm
	高度精度 ( 校正模块 )	1μm（使用标准校验块）
	体积重复精度	<1%（标准校验块，3Sigma）
	最大板弯补偿值	±3mm/5mm
	01005 检测能力   Gage R&R	<10% at 6σ(±50% tolerance、10μm 解析度 )
	光学解析度	10μm、15μm
	FOV 尺寸	40mm×30mm、60mm×45mm
	最小可测锡点间距	100μm、150μm
	最小可测锡点尺寸	100μm×100μm、150μm×150μm
	最大可测锡点高度	2000μm
	对应各种颜色基板	可以
	板弯实时补偿方式	Pad Referencing

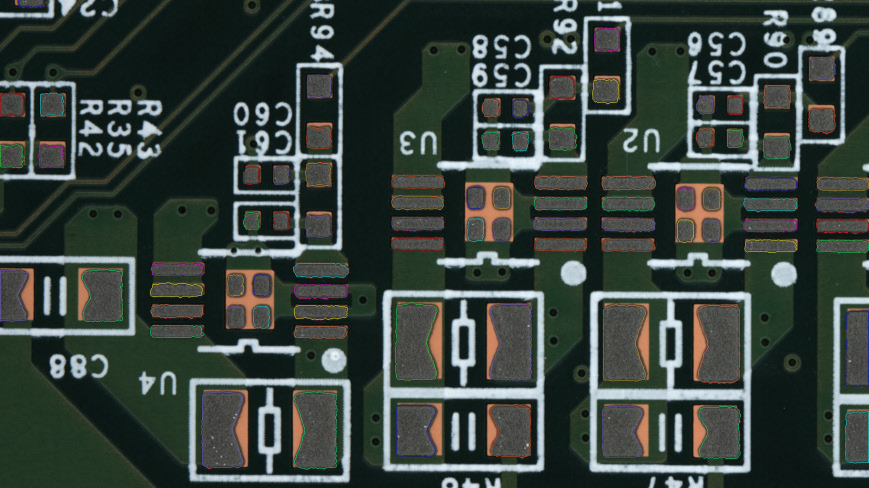

	测试画面	彩色 3D 和 2D 图片
平台	运动机构	丝杠导轨
	解析精度	2μm
	移动速度	800mm/sec
输送系统	最小电路板可测尺寸	50mm×50mm
	最大电路板可测尺寸	510mm× 460mm	510mm×320mm   ( 单轨 510mm×620mm）	660mm×610mm	1200mm×600mm	2000mm×600mm
	导轨高度	900±40 mm
	电路板可测厚度	0.5mm-6mm
	最大板重限制	5kg（选配 10kg)
	轨道宽度调整	自动调宽、手动调宽
	电路板输送 / 固定	皮带输送 + 气动夹板
	输送方向	从左到右、从右到左、从左到左、从右到右
	通讯接口	标准 SMEMA
	零件高度限制	上端：30mm；底端：55mm；侧边：3mm-5mm

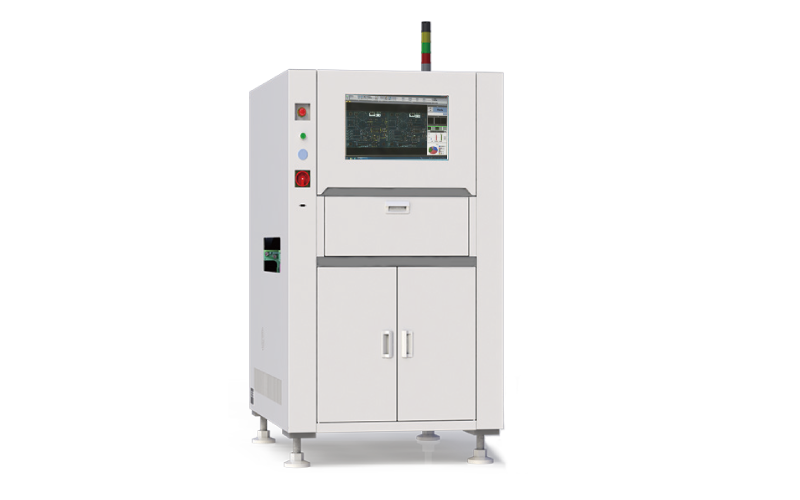

外观及重量	外形尺寸   ( 宽×深×高 )	1000mm ×1145mm ×1600mm		1000mm ×1435mm ×1600mm	1150mm×1300mm ×1600mm	2000mm×1350mm ×1600mm	2800mm×1420mm ×1600mm
	设备重量	500kg		650kg	600kg	850kg	1250kg
电气规格	电源	220V 单相， 50~60Hz，2.5kVA		220V 单相， 50~60Hz，2.5kVA	220V 单相， 50~60Hz，2.5kVA	220V 单相， 50~60Hz，3kVA	220V 单相， 50~60Hz，3kVA
	气压	5Kg/cm
软件	支持的输入格式	支持 Gerber Format(274X) 格式，ODB++
	统计管理工具	Histogram,X-bar&R-Chart,X-bar&S-Chart,Cp&Cpk,%Gage R&R, SPI Daily/Weekly/Monthly Reports, 实时 SPC、 Multiple Display
	软件接口	多种 MES 标准接口
	操作系统	Windows 10 64bit
	主机配置	工业电脑 Ultra 7/32G/2T SSD/24 寸显示器
选配功能	外置条码枪 (1D&2D)、印刷机闭环控制、贴片机 Badmark 共享、UPS 不间断电源、一人多机远程控制
